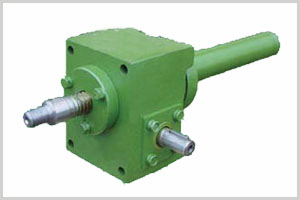

QWL蝸輪絲桿升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。QWL絲桿升降機能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。
|

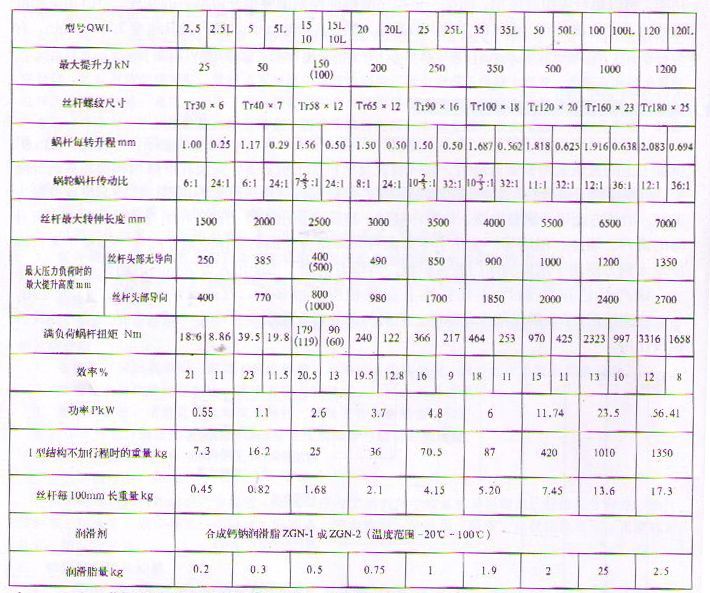

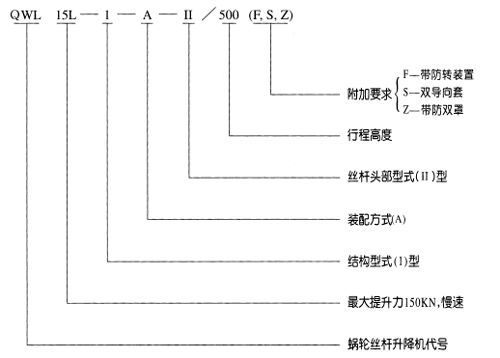

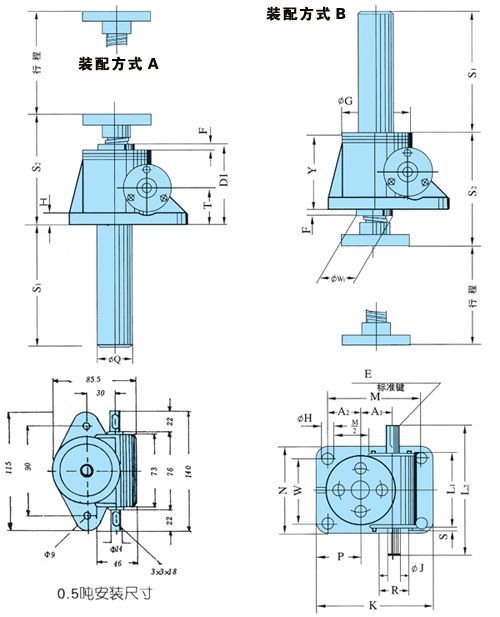

型號QWL
|
2.5-2.5L
|
5-5L
|
10-10L
|
20-20L
|
25-25L
|
35-35L
|
50-50L
|
100-100L
|
120-120L
|
|
15-15L
|
|||||||||
|
S1
|
行程（TL*）+20
|
行程（TL*）+20
|
行程（TL*）+20
|
行程（TL*）+20
|
行程（TL*）+20
|
行程（TL*）+20
|
行程（TL*）+20
|
行程（TL*）+20
|
行程（TL*）+20
|
|
S2
|
150.5
|
193
|
230
|
262
|
317
|
350
|
416
|
550
|
570
|
|
T
|
45
|
61.5
|
70
|
87
|
102
|
115
|
121
|
155
|
155
|
|
K
|
165
|
212
|
235
|
295
|
350
|
430
|
375
|
526
|
526
|
|
M
|
135
|
168
|
190
|
240
|
280
|
360
|
285
|
412
|
412
|
|
N
|
120
|
155
|
200
|
215
|
260
|
280
|
500
|
622
|
622
|
|
W
|
90
|
114
|
155
|
160
|
190
|
210
|
406
|
508
|
508
|
|
ΦH
|
14
|
17
|
21
|
28
|
35
|
35
|
45
|
48
|
48
|
|
ΦJ
|
16K6
|
20k6
|
25k6
|
28k6
|
34k6
|
38k6
|
38M6
|
45M6
|
48M6
|
|
A1
|
45.2
|
56.2
|
66.8
|
72.5
|
97
|
120
|
135
|
190
|
190
|
|
A2
|
50
|
58
|
63.5
|
95
|
95
|
135
|
80
|
146
|
146
|
|
P
|
65
|
80
|
86
|
122.5
|
130
|
170
|
125
|
203
|
203
|
|
L1
|
110.5
|
132
|
172
|
213.5
|
221
|
265
|
558
|
610
|
610
|
|
L2
|
190
|
228
|
280
|
322
|
355
|
430
|
310
|
380
|
380
|
|
ΦG
|
98
|
122
|
150
|
185
|
205
|
260
|
300
|
420
|
420
|
|
D1
|
105.5
|
142
|
156.5
|
182
|
225
|
250
|
296
|
400
|
400
|
|
E
|
5×5×32
|
6×6×32
|
8×7×50
|
8×7×45
|
10×8×50
|
10×8×70
|
10×8×90
|
14×9×100
|
14×9×100
|
|
R
|
40
|
55
|
55
|
72
|
80
|
90
|
100
|
130
|
130
|
|
S
|
5.5
|
6
|
7
|
6
|
10
|
10
|
12.5
|
12.5
|
12.5
|
|
F
|
8.5
|
12
|
6.5
|
6
|
8
|
10
|
16
|
40
|
40
|
|
ΦQ
|
45
|
60
|
76
|
83
|
114
|
121
|
145
|
180
|
220
|
|
H
|
12
|
18
|
16
|
20
|
25
|
30
|
32
|
38
|
42
|
|
ΦW1
|
48
|
65
|
80
|
100
|
130
|
150
|
170
|
240
|
240
|
|
安全裕度X
|
20
|
20
|
25
|
25
|
25
|
30
|
40
|
50
|
50
|
|
SM** X
|
|||||||||
|
Y
|
97
|
130
|
150
|
176
|
217
|
240
|
280
|
360
|
360
|
|
A
|
行程（TL*）+215
|
行程（TL*）+270
|
行程（TL*）+335
|
行程（TL*）+404
|
行程（TL*）+476
|
行程（TL*）+535
|
行程（TL*）+603
|
行程（TL*）+815
|
行程（TL*）+845
|
|
B
|
行程（TL*）+238
|
行程（TL*）+300
|
行程（TL*）+359
|
行程（TL*）+430
|
行程（TL*）+513
|
行程（TL*）+580
|
行程（TL*）+685
|
行程（TL*）+880
|
行程（TL*）+910
|
|
NL
|
行程（TL*）+85
|
行程（TL*）+100
|
行程（TL*）+125
|
行程（TL*）+150
|
行程（TL*）+170
|
行程（TL*）+205
|
行程（TL*）+250
|
行程（TL*）+320
|
行程（TL*）+330
|
|
D
|
100
|
131
|
160
|
194
|
226
|
260
|
290
|
375
|
375
|
|
e
|
26.5
|
30
|
34
|
39
|
52
|
55
|
65
|
80
|
80
|
|
U
|
97
|
131
|
150
|
181
|
211
|
250
|
280
|
360
|
360
|
|
φW
|
68
|
83
|
110
|
140
|
160
|
180
|
200
|
260
|
260
|
|
B
|
3
|
3
|
3
|
3
|
3
|
4
|
5
|
6
|
6
|
|
a
|
45
|
60
|
75
|
100
|
120
|
145
|
170
|
220
|
270
|
|
b
|
15
|
18
|
25
|
30
|
35
|
35
|
50
|
70
|
80
|
|
φc
|
50
|
70
|
90
|
90
|
130
|
150
|
180
|
240
|
260
|
|
φd
|
80
|
87
|
110
|
120
|
155
|
190
|
220
|
300
|
330
|
|
AL
|
行程（TL*）+56
|
行程（TL*）+65
|
行程（TL*）+80
|
行程（TL*）+80
|
行程（TL*）+125
|
行程（TL*）+150
|
|
|
|
|
AN
|
12
|
12
|
15
|
18
|
12
|
35
|
|
|
|
|
ΦA
|
98
|
110
|
150
|
160
|
192
|
210
|
|
|
|
|
AM×AM
|
60×60
|
70×70
|
90×90
|
106×106
|
126×126
|
139×139
|
|
|
|

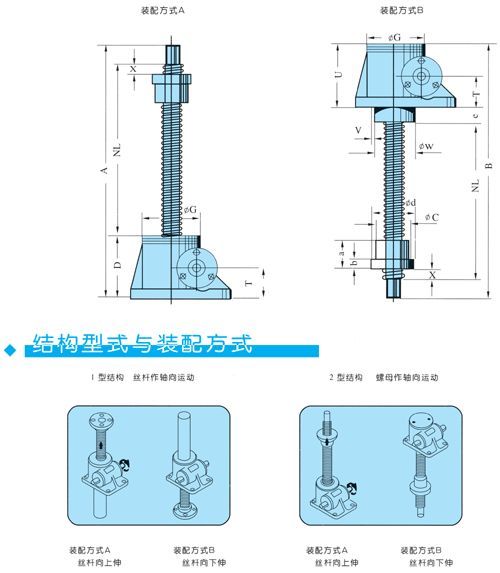

1.結構型式
(1)型——絲桿作軸向移動
(2)型——絲桿作旋轉運動，螺母作軸向移動
2.裝配型式
A型——絲桿（或螺母）向上移動；
B型——絲桿（或螺母）向下移動。
3.絲桿頭部型式
1型結構型式的絲桿頭部分I型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）、Ⅳ型（扁頭型）
四種型式；2.型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）二種型式。
4.傳動比 普通速比（P）、慢速比（L）
5.提升承載能力
1.51，2.5，5，10，15，20，25，35，50，100，120（×10KN）十二種
6.絲桿的防護 1.型結構有基本型、防旋轉（F）和帶防護罩型（Z）；
2.型結構有基本型和帶護罩型

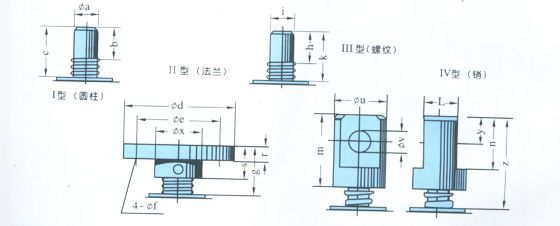

QWL絲桿升降機絲桿頭部型式
